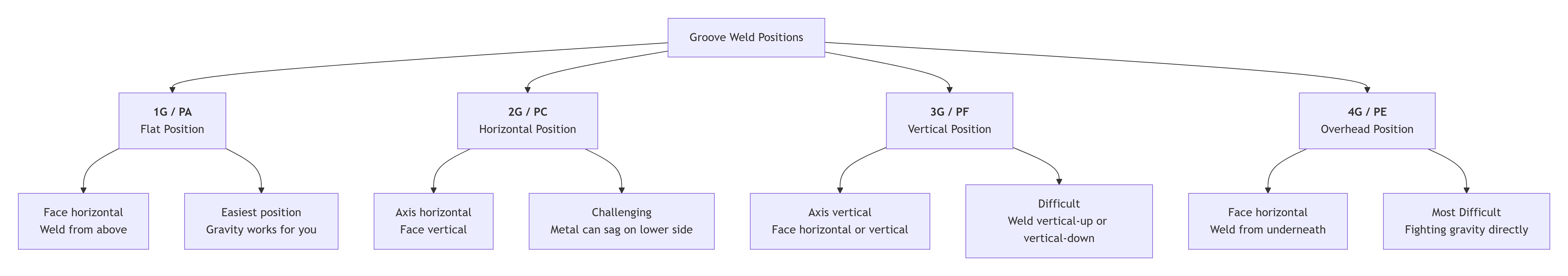

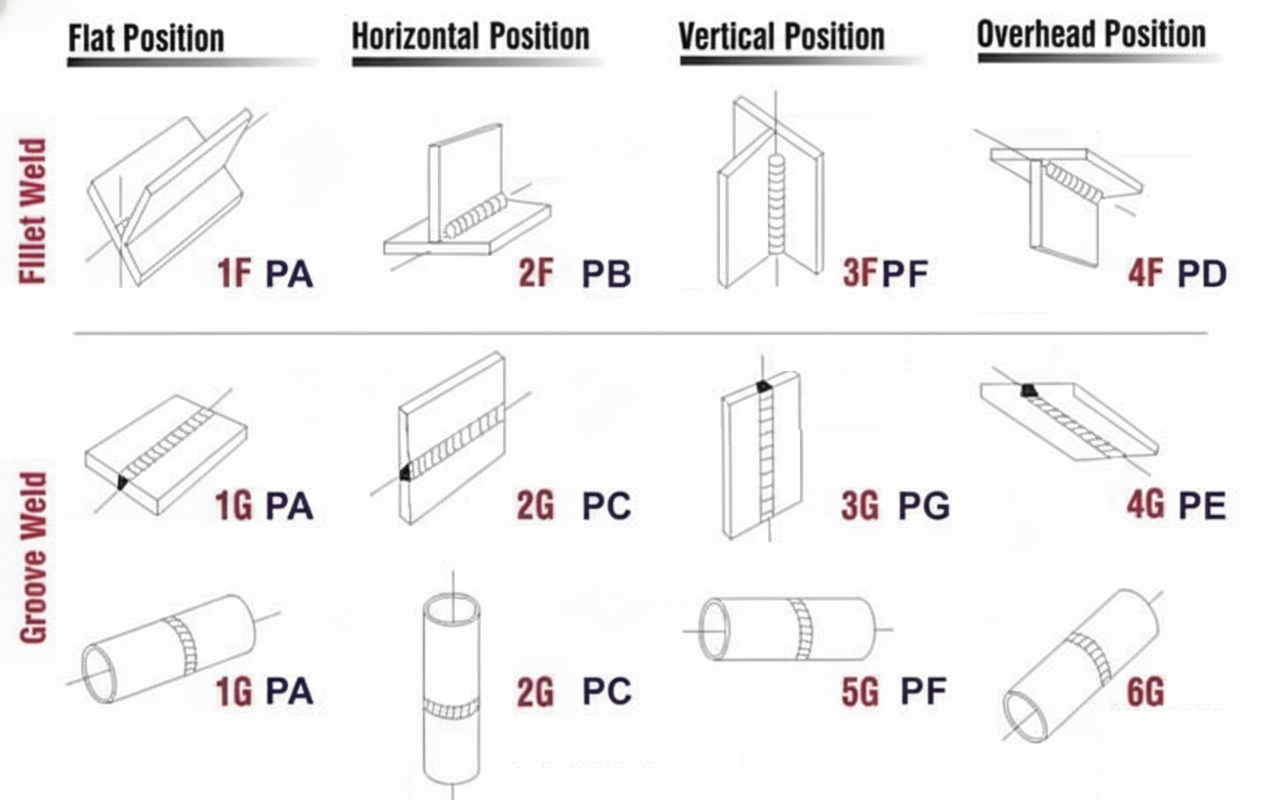

El código de números y letras le dice al soldador exactamente cómo está orientada la unión:
El número se refiere a la posición de soldadura (1=Plana, 2=Horizontal, 3=Vertical, 4=Arriba).
La letra 'G' significa Groove Weld.

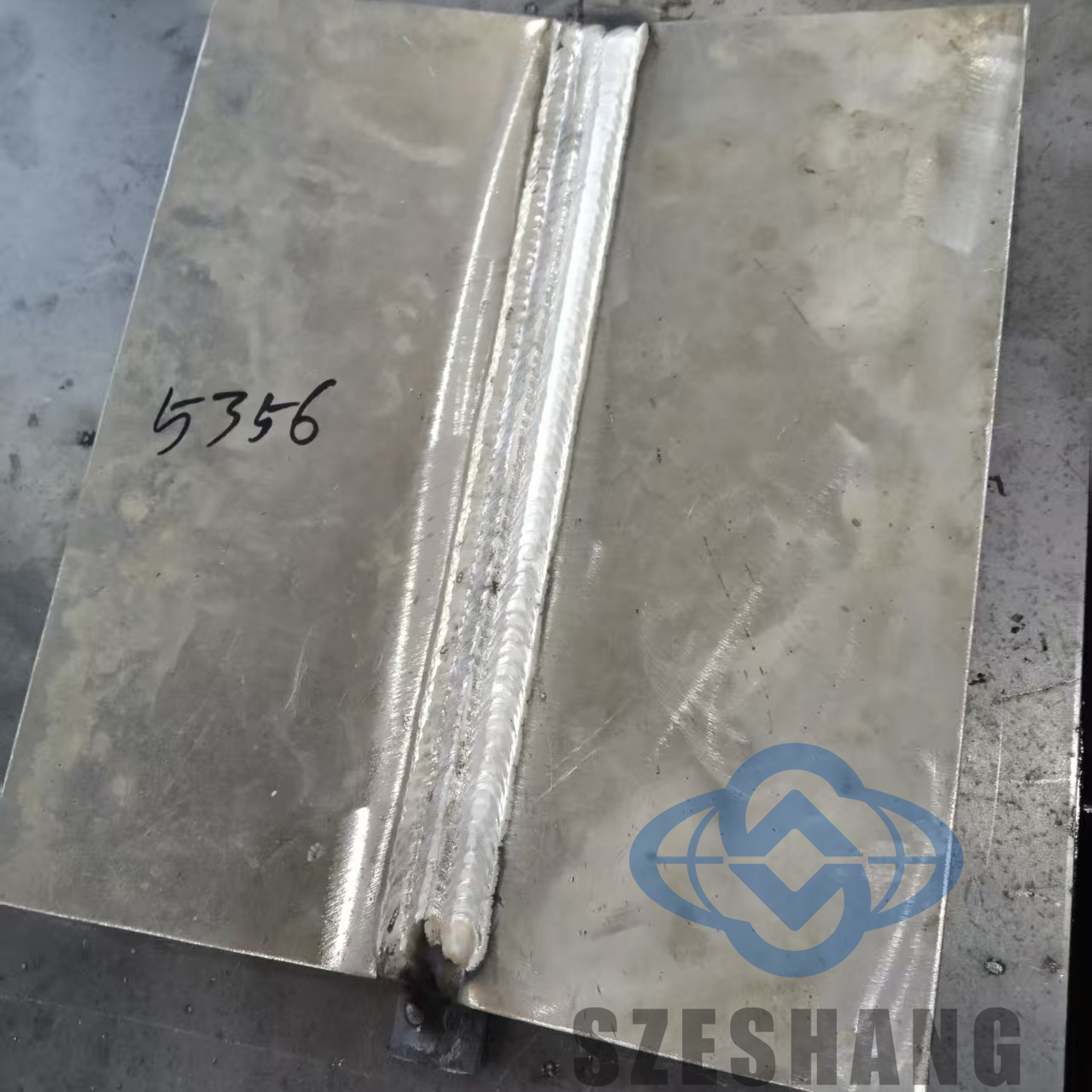

1. 1G (posición plana)/PA
Orientación: La tubería o placa se coloca de modo que la soldadura quede arriba y el soldador realiza la soldadura desde arriba.
Desafío clave: esta es la posición más fácil. La gravedad actúa a favor del soldador, empujando el metal fundido hacia la unión. Permite las tasas de deposición más altas y la mejor calidad con el menor esfuerzo.
Uso común: Fabricación en un taller donde la pieza de trabajo se puede posicionar o girar para soldadura plana.
2. 2G (posición horizontal)/PC
Orientación: el eje de la soldadura es horizontal y la cara de la soldadura es vertical.
Desafío clave: la gravedad intenta tirar del metal de soldadura hacia abajo. El charco fundido puede hundirse, creando una soldadura más gruesa en la parte inferior y otra más delgada en la parte superior. El soldador debe controlar cuidadosamente el arco y la velocidad de desplazamiento para crear un cordón uniforme.
Uso común: soldar una junta en una superficie vertical, como una costura en un tanque de almacenamiento o una columna estructural grande.
3. 3G (Posición vertical)/PF
Orientación: El eje de soldadura es vertical.
Desafío clave: la gravedad empuja el metal hacia abajo. Esto requiere técnicas específicas para contrarrestarlo:
Vertical Up (3G Uphill): Soldadura de abajo hacia arriba. Esta técnica proporciona una penetración más profunda y es más fuerte, y se utiliza para materiales más gruesos.
Vertical Down (3G Downhill): Soldadura de arriba hacia abajo. Esto es más rápido pero proporciona una penetración más superficial y se utiliza para materiales más delgados para evitar quemaduras.
Uso común: Construcción naval, montaje de estructuras de acero (p. ej., columnas) y grandes tanques de almacenamiento.
4. 4G (posición aérea) / PE
Orientación: La soldadura se realiza desde la parte inferior de la junta. El soldador sostiene el soplete por encima de su cabeza.
Desafío clave: esta es la posición más difícil. La gravedad intenta constantemente hacer gotear el metal de soldadura fundido fuera de la junta. Requiere un excelente control del arco, ajustes de amperaje adecuados y una mano muy firme para evitar defectos y garantizar la fusión.
Uso común: Soldar en la parte inferior de estructuras, como puentes, cubiertas de barcos o vigas elevadas que no se pueden mover.
